Terrasse bois : le manuel de pose

La pose des lames de terrasse en bois résineux ou exotique Silverwood doit être réalisée conformément au DTU 51.4 Platelage extérieur en bois.
Les règles de mise en oeuvre suivantes sont valables pour les platelages sous sollicitations 1 (résidentiel). Pour les autres cas, se référer à ce DTU pour les détails spécifiques de mise en oeuvre.

Conseil de pose Terrasse résineuse et exotique

Etape 1 : Préparez le sol

Réalisez votre dalle béton avec une pente minimale de 1,5%, cela permettra une bonne évacuation des eaux sur la surface de la dalle. Utilisez alors des cales en métal ou en plastique afin de reprendre la pente de la terrasse et isoler la lambourde du sol.

Etape 2 : Fixez les lambourdes sur la dalle

• Définissez l'entraxe de vos lambourdes

  Classe d'emploi Section des lambourdes Entraxe maximum des lambourdes
Bois résineux Classe 4 45 x70 mm

36 cm : lame en 21 mm d'épaisseur

53 cm : lame en 27/28 mm d'épaisseur

89 cm : lame en 34 mm d'épaisseur

Bois exotique Classe 4 40 x 70 mm 66 cm : lame en 21 mm d'épaisseur

• Placez les lambourdes à chant dans le sens de la pente de la dalle.
• Evitez toute stagnation d’eau au niveau des lambourdes en favorisant son évacuation.
• Doublez impérativement les lambourdes au niveau de la jonction en bout de 2 lames. Ces 2 lambourdes ne doivent pas être en contact.
• Fixez les lambourdes au sol à l’aide de chevilles à béton ou d’équerres galvanisées.

Etape 3 : Fixez les lames sur les lambourdes

• Fixez les lames avec des vis inox à double filetage ou à congé de filetage sous tête A2 ou A4.
A2 correspondant à une pose en milieu d’humidité normale et A4 à une pose en milieu d’humidité agressive (zone industrielle, bord de mer...)
• La pose de lames de rive (ceinture périphérique) autour de la terrasse relève d’un choix esthétique. Attention toutefois à laisser l’air circuler.

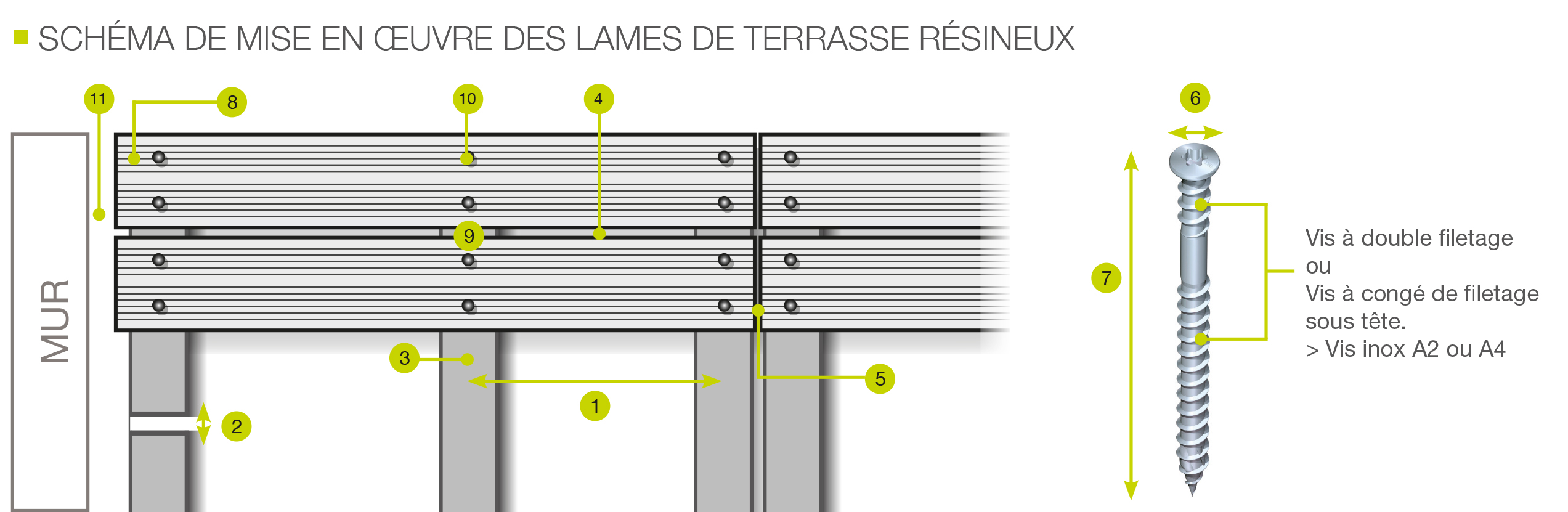

Schéma de mise en oeuvre des terrasses résineuses et exotiques

Schéma pose terrasse bois

    Terrasses en bois résineux Terrasses en bois exotique
1 Entraxe maximal des lambourdes

36 cm pour les lames de 21 mm

53 cm pour les lames de 27 mm

89 cm pour les lames de 34 mm

59 cm pour les lames de 21 mm
2 Aboutage des lambourdes Espace de 5 mm en bout de lambourde Espace de 5 mm en bout de lambourde
3 Pré-perçage des lambourdes obligatoires Non obligatoire

Obligatoire

Diamètre du pré perçage : 0.8 x diamètre extérieur de la vis

Dimension : longueur de la vis

4 Espace entre chaque lame 3 mm 5 mm
5 Jonction des lames Jeu de dilatation de 5 mm entre les bouts des 2 lames Jeu de dilatation de 5 mm entre les bouts des 2 lames
6 Diamètre extérieur filet de vis

5 mm minimum pour les lames de 21 et 27 mm

6 mm minimum pour les lames de 34 mm

5 mm minimum
7 Longueur de la vis 2.5 fois l'épaisseur de la lame 2.5 fois l'épaisseur de la lame
8 Distance entre la vis et l'extrémité de la lame

> 14 mm si diamètre vis 5 mm (lames 21/27 mm)

> 17 mm si diamètre vis 6 mm (lame 34 mm)

> 14 mm si diamètre vis 5 mm (lames 21 mm)
Pré-perçage en bout de la lame

Obligatoire

Diamètre du pré perçage : 0.8 x diamètre extérieur de la vis

Dimension : longueur de la vis

Obligatoire

Diamètre du pré perçage : 0.8 x diamètre extérieur de la vis

Dimension : longueur de la vis

9 Distance entre la vis et le bord de la lame Entre 15 et 37 mm Entre 15 et 37 mm
10 Pré-perçage en partie courante de la lame Non obligatoire

Obligatoire

Diamètre du pré perçage : 0.8 x diamètre extérieur de la vis

Dimension : longueur de la vis

11 Joint en rive (jonction éventuelle avec le mur) 18 mm minimum 18 mm minimum

ZOOM CONCEPTION ELABOREE

La conception élaborée, dans le cas général, est préconisée pour augmenter la durée de vie de l'ouvrage. Elle est impérative pour permettre l'utilisation des lames de terrasses Silverwood compatibles avec la classe d'emploi 3.2.

La conception élaborée cumule 5 exigences :

  • Double lambourdage au niveau des jonctions en bout de lames

CONCEPTION ELABOREE - POSE 1

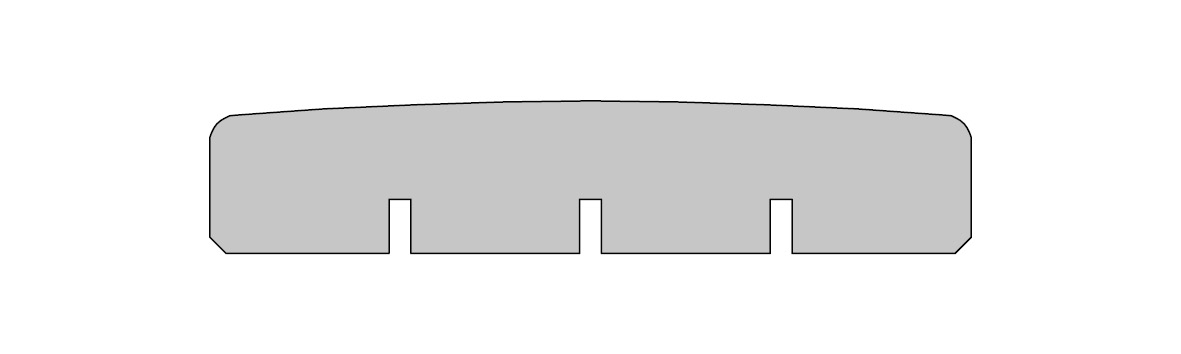

  • Limitation des fissurations et du tuilage des lames : profil bombée, rainures de dilatation à l'arrière des lames, réduction de l'élancement (rapport largeur sur épaisseur de la lame)

CONCEPTION ELABOREE - PROFIL BOMBE

  • Décollement entre lames et lambourdes par l'utilisation de cales

CONCEPTION ELABOREE - POSE 2

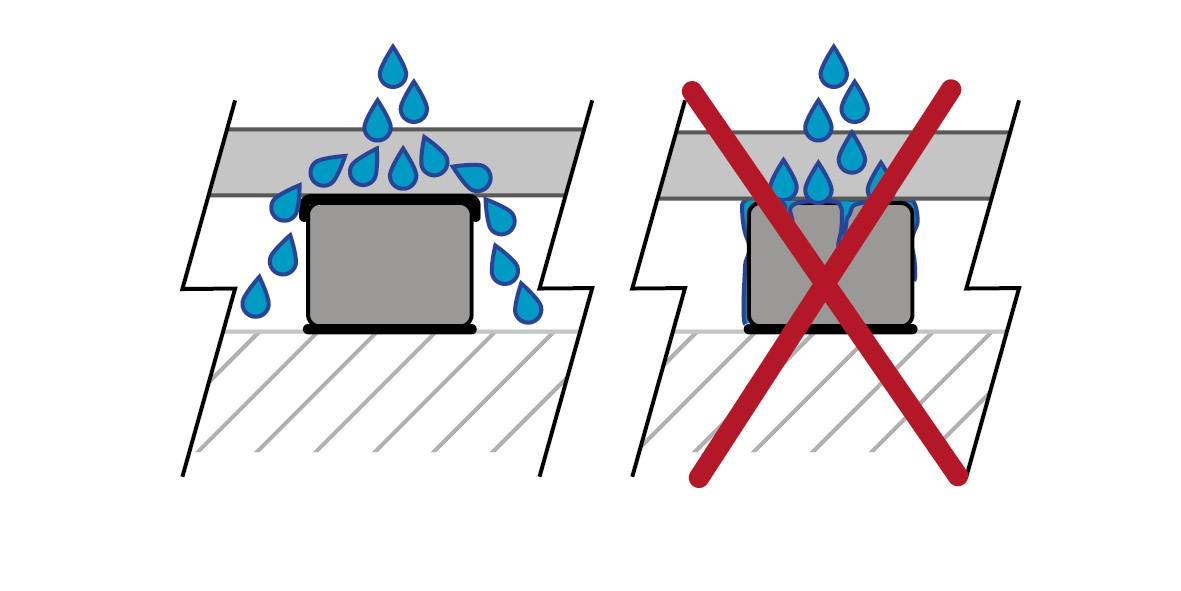

  • Protection continue de la face supérieure de la lambourde (avec bandes bitumineuses, capotage,...). En utilisant des lambourdes Classe 4, cette protection n'est plus nécessaire.

CONCEPTION ELABOREE - POSE 3

  • Prévoir une ventilation suffisante et efficace. La distance entre le sol fini et la sous face des lambourdes doit être supérieure ou égale à 10 cm.

CONCEPTION ELABOREE - POSE 4
